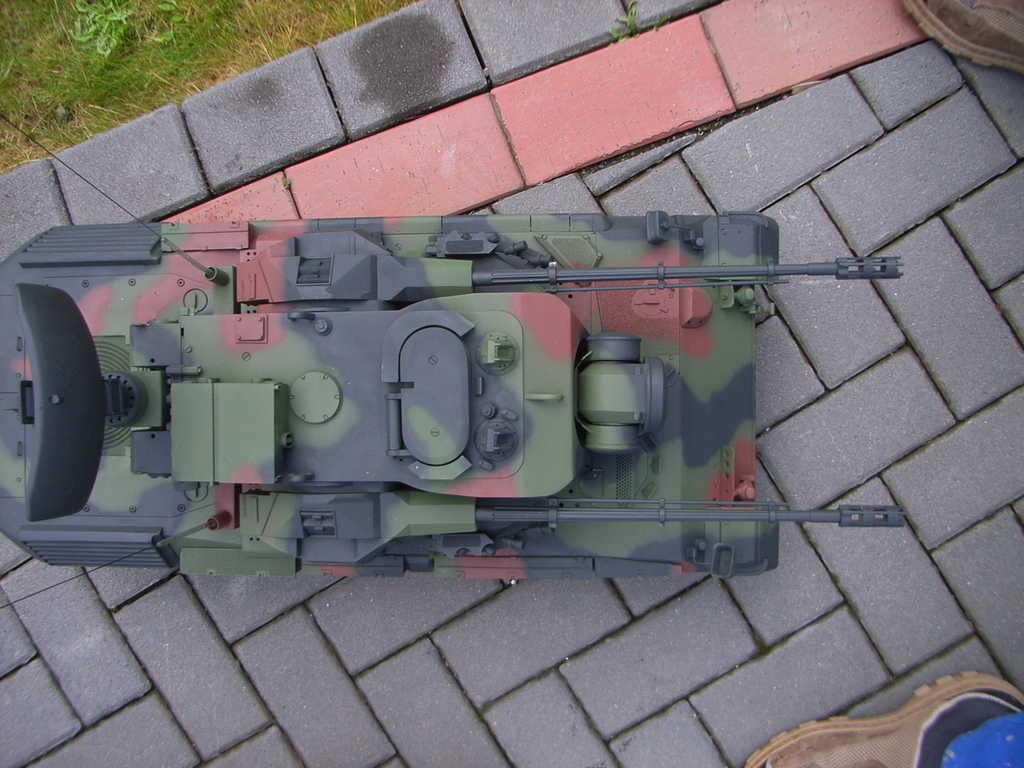

Flakpanzer Gepard

Maßstab / Scale 1:10

Technische Daten / Technical specifications



Länge über alles

Total length

768 mm

Breite

Width

339 mm

Höhe

Height

303 mm

Höhe mit Radarschirm

Height with radar screen

416 mm

Gewicht mit Akkus und RC-Anlage

Weight incl. accumulator and RC mocule

ca 23 kg

approx 23 kg

Einzelteile

Component parts

ca. 1700 Stk

approx 1700 Stk

Antrieb

Drive

2 Motoren 12 Volt

2 engines 12 V

Turm drehen

Turning of the tower

1 Motor 12 Volt

1 engine 12 V

Waffe heben

Lifting of the weapon

1 Motor 12 Volt

1 engine 12 V

Radarschirme

Radar screens

3 Motoren 12 Volt

3 engines 12 V

Seilwinde Kran

Winch of the crane

1 Motor 12 Volt

1 engine 12 V

Beleuchtung

Lighting

12 Volt

12 V

Federung

Suspension

Drehstäbe

rotating stabs, adjustable

Preise / Prices



Ausführung / Article Art.-Nr. / Item no.    Preis / Price

Bausatz mit Motoren und Beschlagteilen

Assembly set incl. engines and metalreinforcements



PM11003a

3.660,- Euro

inkl. gesetzlicher MwSt.
incl. V.A.T.

Modell mechanisch fertig montiert, unlackiert

Model, mechanically complete mounted,not lacquered

PM11003b

4.740,- Euro

inkl. gesetzlicher MwSt.
incl. V.A.T.

Modell mechanisch fertig montiert und lackiert

Model, mechanically complete mounted,lacquered

PM11003c

5.190,- Euro

inkl. gesetzlicher MwSt.
incl. V.A.T.



In Lieferumfang enthalten / Included in delivery:



Hauptantriebe

Getriebemotore für Turm drehen, Waffe heben, Heckradar drehen, Heckradar aufrichten, Frontradar drehen,

Frontradar heben

Endabschaltung Waffe heben

Endabschaltung Heckradar

Beleuchtung

Fotoätzteile



Included in delivery:



Main drives

Gear motors for turning the tower, lifting the weapon, turning the back radar screen, erecting the back radar screen,

moving the front radar screen, lifting the front radar screen

Limit stop of lifting the weapon

Limit stop back radar screen

Lighting







Weiter Informationen / Further information



Wie alle gefertigten Fahrzeuge ist auch der Gepard im M 1:10 in Metallbauweise mit Kunststoff/Resin Teilen gefertigt und werden mit den neuen Ketten geliefert.
Die Bodenwanne ist aus einem Stück CNC gelasert, gekantet und die Ecken sind verschweißt. Durch diese Bauweise ergibt sich eine robuste Plattform für höchste Belastbarkeit, die keinerlei Gelände zu scheuen braucht.

Die Laufrollenachsen bestehen aus verschleißfestem, gehärtetem Stahl mit Innengewinde, die Lagerachsen für die Aufnahme der Drehstäbe sind aus Silberstahl gefertigt.

Die Laufrollen haben serienmäßig Teflon beschichtete Stahllagerbuchsen.


Der Aufbau, die Bodenwanne sowie alle tragenden Teile sind aus Alu gefertigt.
Alle Luken und Klappen lassen sich öffnen.
Die eingebaute Drehstabfederung gewährleistet auch bei schnellem Tempo in schwerem Gelände ein ruhiges Fahrverhalten.







Like all self-made vehicles, also the Gepard in scale 1:10, are manufactured in an all-metal construction.

The base tub is CNC-perforated out of one piece, canted and the angles are welded. Due to this construction a robust platform with the highest loading capacity is guaranteed which does not need to shy any kind of ground.



The rollers are made out of wear resisting, hardened steel with inside thread. The bearing shafts for the acceptance of the rotating stabs are made out of silver steel.

The bearing races of the rollers are coated with Teflon as standard.



Al scuttles and flaps can be opened. The built-in rotating stabs suspension guarentees an easful performance, even at a good pace on a heavy ground.
