Marder A1/A2 & A3

Weitere Informationen / Further information

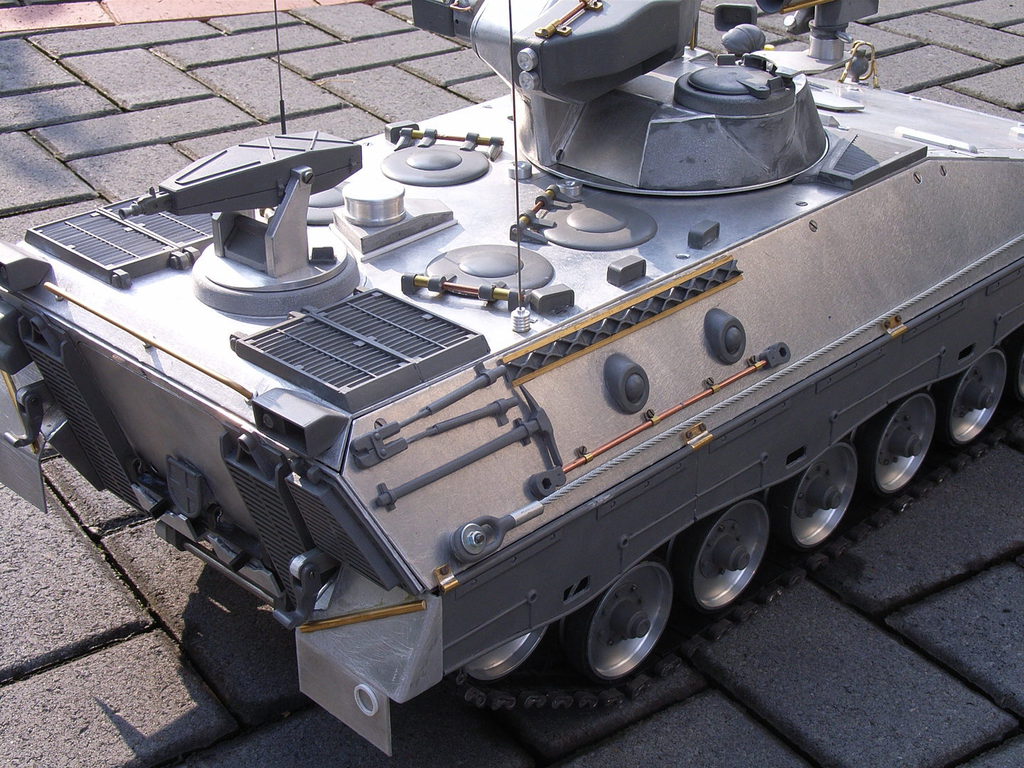

Wie alle gefertigten Fahrzeuge sind auch die Marder im M 1:10 in Metallbauweise mit Kunststoff/Resin Teilen gefertigt und werden mit den neuen Ketten geliefert.
Die Bodenwanne ist aus einem Stück CNC gelasert, gekantet und die Ecken sind verschweißt. Durch diese Bauweise ergibt sich eine robuste Plattform für höchste Belastbarkeit, die keinerlei Gelände zu scheuen braucht.

Die Laufrollenachsen bestehen aus verschleißfestem, gehärtetem Stahl mit Innengewinde, die Lagerachsen für die Aufnahme der Drehstäbe sind aus Silberstahl gefertigt.

Die Laufrollen haben serienmäßig Teflon beschichtete Stahllagerbuchsen.

Der Aufbau, die Bodenwanne sowie alle tragenden Teile sind aus Alu gefertigt.
Alle Luken und Klappen lassen sich öffnen.
Die eingebaute Drehstabfederung gewährleistet auch bei schnellem Tempo in schwerem Gelände ein ruhiges Fahrverhalten.

Like all self-made vehicles, also the Marder in scale 1:10, are manufactured in an all-metal construction.

The base tub is CNC-perforated out of one piece, canted and the angles are welded. Due to this construction a robust platform with the highest loading capacity is guaranteed which does not need to shy any kind of ground.

The rollers are made out of wear resisting, hardened steel with inside thread. The bearing shafts for the acceptance of the rotating stabs are made out of silver steel.

The bearing races of the rollers are coated with Teflon as standard.

Al scuttles and flaps can be opened. The built-in rotating stabs suspension guarentees an easful performance, even at a good pace on a heavy ground.

Zu den Fotos vom Marder A1 ist zu erwähnen. dass das Wärmebildgerät für den Richtschützen bei der Ausführung A1 nicht korrekt ist. Dies wurde auf Kundenwunsch eingebaut.

	Turmansichten und weitere Details vom Marder A3 mit Milanwerfer (Panzerabwehrraketen)     Tower views and details of Marder A3 Milan Launcher (Antitank missile)
	Teile des Fahrwerks, von links nach rechts.   Part of the chassis, from left to right. Nabe, Schraube, Laufrolle, Schwungarm mit Stahlachsen, Schwungarmlager mit Teflon beschichteten Buchsen, Drehstabfeder, Gegenlager. Hub, screw, wheel, Schwungarm with steel axles, Schwungarmlager with Teflon-coated bushings, torsion bar, counter.
